Gewindebohrer-Adapter mit Weldonschaft 19 mm

Maschinengewindebohrer aus kobaltlegiertem Hochleistungsschnellarbeitsstahl. Für Sacklochgewinde (zylindriches Rohrgewinde), in unlegierte und legierte Stähle bis 1000 n/mm² Festigkeit, VA-Metalle. Das Gewinde wird in einem Arbeitsgang geschnitten.   Nennmass G1/8" G1/4" G3/8" G1/2" G5/8" G3/4" G7/8" Ganzahl pro Zoll 28 19 19 14 14 14 14 Kernloch Ø mm 8.8 11.8 15.25 19 21 24.5 28.25 Totale Länge mm 90 100 100 125 125 140 150 Gew.- Länge mm 20 22 22 25 25 28 28 Vierkant mm 7 11 12 16 18 20 22                 Nennmass G1" G1 1/8" G1 1/4" G1 3/8" G1 1/2" G1 3/4" G2" Ganzahl pro Zoll 11 11 11 11 11 11 11 Kernloch Ø mm 30.75 35.5 39.5 41.8 45.25 51.3 57.2 Totale Länge mm 160 170 170 180 190 190 220 Gew.- Länge mm 30 30 30 32 32 32 40 Vierkant mm 25 28 32 36 36 40 45

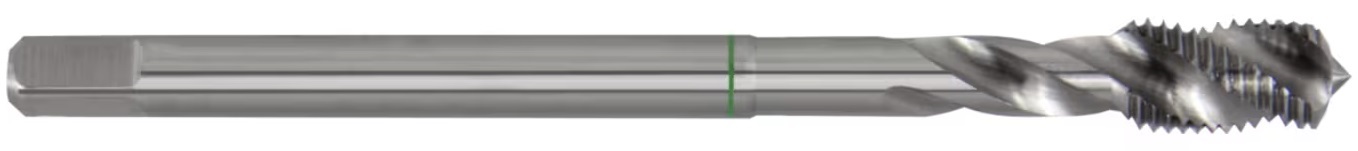

Maschinengewindebohrer aus kobaltlegiertem und vaporisiertem Hochleistungsschnellarbeitsstahl. Für Sacklochgewinde, in unlegierte und legierte Stähle bis 1000 n/mm² Festigkeit, VA-Metalle. Das Gewinde wird in einem Arbeitsgang geschnitten. Mit "vaporisieren" ist das Aufdampfen einer nicht metallischen Oxydschicht gemeint. Vaporisieren wirkt als Trennschicht und vermindert das entstehen von Kaltaufschweissungen. Bei Kaltaufschweissungen handelt es sich um Werkstückspäne, die sich auf der Flanke des Gewindebohrers aufschweissen und das gefertigte Gewinde beschädigen. Folgen von Kaltaufschweissungen sind aufgerissene und unsaubere Gewindeflanken. VAP verbessert die Haftung von Schmiermitteln an der Werkzeugoberfläche. Nennmass M3 M4 M5 M6 M8 M10 Steigung mm 0.5 0.7 0.8 1.0 1.25 1.5 Kernloch Ø mm 2.5 3.3 4.2 5.0 6.8 8.5 Totale Länge mm 56.0 63.0 70.0 80.0 90.0 100.0 Gew.- Länge mm 6.0 6.0 8.0 9.0 10.0 12.0 Schaft mm 3.5 4.5 6.0 6.0 8.0 10.0 Vierkant mm 2.7 3.4 4.9 4.9 6.2 8.0

Maschinengewindebohrer aus kobaltlegiertem und vaporisiertem Hochleistungsschnellarbeitsstahl. Für Sacklochgewinde, in unlegierte und legierte Stähle bis 1000 n/mm² Festigkeit, VA-Metalle. Das Gewinde wird in einem Arbeitsgang geschnitten. Mit "vaporisieren" ist das Aufdampfen einer nicht metallischen Oxydschicht gemeint. Vaporisieren wirkt als Trennschicht und vermindert das entstehen von Kaltaufschweissungen. Bei Kaltaufschweissungen handelt es sich um Werkstückspäne, die sich auf der Flanke des Gewindebohrers aufschweissen und das gefertigte Gewinde beschädigen. Folgen von Kaltaufschweissungen sind aufgerissene und unsaubere Gewindeflanken. VAP verbessert die Haftung von Schmiermitteln an der Werkzeugoberfläche. Nennmass M6 M8 M10 M12 Steigung mm 1.0 1.25 1.5 1.75 Kernloch Ø mm 5.0 6.8 8.5 10.2 Totale Länge mm 150 150 150 200 Gew.-Länge mm 19.0 22.0 24.0 29.0 Schaft mm 4.5 6.0 7.0 9.0 Vierkant mm 2.7 4.9 5.5 7.0

Maschinengewindebohrer aus kobaltlegiertem und vaporisiertem Hochleistungsschnellarbeitsstahl. Für Sacklochgewinde, in unlegierte und legierte Stähle bis 1000 n/mm² Festigkeit, VA-Metalle. Das Gewinde wird in einem Arbeitsgang geschnitten. Mit "vaporisieren" ist das Aufdampfen einer nicht metallischen Oxydschicht gemeint. Vaporisieren wirkt als Trennschicht und vermindert das entstehen von Kaltaufschweissungen. Bei Kaltaufschweissungen handelt es sich um Werkstückspäne, die sich auf der Flanke des Gewindebohrers aufschweissen und das gefertigte Gewinde beschädigen. Folgen von Kaltaufschweissungen sind aufgerissene und unsaubere Gewindeflanken. VAP verbessert die Haftung von Schmiermitteln an der Werkzeugoberfläche. Nennmass M12 M14 M16 M18 M20 M24 M27 M30 Steigung mm 1.75 2.0 2.0 2.5 2.5 3.0 3.0 3.5 Kernloch Ø mm 10.2 12.0 14.0 15.5 17.5 21.0 24.0 26.5 Totale Länge mm 110.0 110.0 110.0 125.0 140.0 160.0 160.0 180. Gew.- Länge mm 16.0 18.0 20.0 22.0 25.0 28.0 30.0 35.0 Schaft mm 9.0 11.0 12.0 14.0 16.0 18.0 20.0 22.0 Vierkant mm 7.0 9.0 9.0 11.0 12.0 14.5 16.0 18.0

Maschinengewindebohrer mit ausgesetzten Zähnen für Sacklochgewinde in Aluminium, Aluminium-Legierungen, Bronze, Kupfer, Nickel und Kunststoffe.Bis M10 mit verstärktem Schaft (DIN 371), ab M12 mit durchfallendem Schaft (DIN 376). Nennmass M3 M4 M5 M6 M8 M10 Steigung mm 0.5 0.7 0.8 1.0 1.25 1.5 Kernloch Ø mm 2.5 3.3 4.2 5.0 6.8 8.5 Totale Länge mm 56 63 70 80 90 100 Gew.- Länge mm 5 7 9 11 12 13 Schaft mm 3.5 4.5 6.0 6.0 8.0 10.0 Vierkant mm 2.7 3.4 4.9 4.9 6.2 8.0               Nennmass M12 M16         Steigung mm 1.75 2.0         Kernloch Ø mm 10.2 14.0         Totale Länge mm 110 110         Gew.- Länge mm 15 18         Schaft mm 9.0 12.0         Vierkant mm 7.0 9.0
