Höhenverstellbare Stahlböcke mit pulverbeschichteten, verzinkten Oberflächen. Kompakte Transportmasse und einfacher, sekundenschneller Aufbau.
Zwei robuste und standfeste Stahlböcke mit pulverbeschichteten, verzinkten Oberflächen
Höhenverstellbare Standbeine für eine optimale Arbeitshöhe
Kompakte Transportmaße und einfacher, sekundenschneller Aufbau
Verstellbare, seitliche Kantholzaufnahmen um zwei Böcke miteinander zu verbinden
Öffnungen für Klemm- oder Schraubzwingen und zum Fixieren halbstationärer Maschinen wie zum Beispiel einer Kappsäge
Zusätzliche Auflagewinkel an den Standbeinen
Schwenkfüße zum Ausgleich unebener Untergründe
Tragegriff für einfachen Transport
Lieferumfang:
2 x Arbeitsböcke
Raue selbstklebende Auflage
Weiche selbstklebende Auflage
Ausführung:
mit Innenkühlung
|
Morsekegel aussen:
MK2
Für Schnitttiefe 30 und 55 mm. Bei Schnitttiefen über 55 mm sind 2-teilige Auswerferstifte zu verwenden.Aufnahmen mit Innenkühlung kommen mit dem bewährten Schnellwechsel-Kühlmittelschlauchsytem.
Bei den Aufnahmehaltern entfällt das Umstecken 2-teiliger Auswerferstifte. Es kann mit 1-teiligen Auswerferstiften kontinuierlich bis 110 mm Schnitttiefe gebohrt werden.Aufnahmen mit Innenkühlung kommen mit dem bewährten Schnellwechsel-Kühlmittelschlauchsytem
Für Schnitttiefe 30 und 55 mm. Bei Schnitttiefen über 55 mm sind 2-teilige Auswerferstifte zu verwenden.Bei Durchmessern über 100 mm empfehlen wir MK 4.Aufnahmen mit Innenkühlung kommen mit dem bewährten Schnellwechsel-Kühlmittelschlauchsytem.
Sicheres Spannen und Fixieren von Werkstücken auf Bohr- und Messmaschinen, Standard Ausführung, Spannsystem mechanisch, manuell betätigt.Technische Details:
Grundkörper aus Spezialguss
Befestigungsmöglichkeiten seitlich und stirnseitig
Lange Führung der beweglichen Backe auch im äusseren Spannbereich
Beide Backen mit Auflagefläche zum Spannen flacher Werkstücke
Spannbacken umkehrbar: eine Seite glatt bzw. mit Längs- und Querprismen, eine Seite gerillt, beidseitig geschliffen
Vorteile:
Niedere stabile Ausführung mit Gewindespindel
Ganzer Spannbereich durch Drehen überbrückbar
Grösse
Backenbreite
Spannweite
Backenhöhe
Länge
Höhe
Gewicht
1
90 mm
90 mm
25 mm
356 mm
60.0 mm
5.500 kg
2
110 mm
130 mm
32 mm
470 mm
72.5 mm
9.500 kg
3
135 mm
160 mm
40 mm
550 mm
80.5 mm
13.500 kg
4
160 mm
220 mm
50 mm
692 mm
95.5 mm
25.000 kg

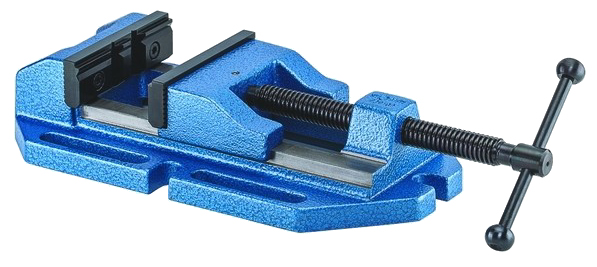

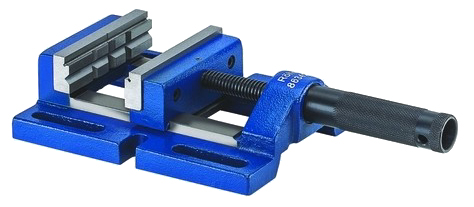

Sicheres Spannen und Fixieren von Werkstücken auf Bohr- und Messmaschinen. Standard Ausführung, Spannsystem mechanisch, manuell betätigt.Technische Details:
Grundkörper aus Grauguss
Bewegliche Backe, seitlich geführt
Feste Spannbacke mit drei Vertikalprismen und einem Horizontalprisma
Beide Backen mit Auflagefläche zum Spannen flacher Werkstücke
Backen und Spindel brüniert
Vorteile:
Abdeckung der Gewindespindel durch Schutzhülse
Ganzer Spannbereich durch Drehen überbrückbar
Gleichbleibende Baulänge, Spindel bewegt sich geschützt im Griff
Solide und handliche Ausführung
Grösse
Backenbreite
Spannweite
Backenhöhe
Länge
Höhe
Gewicht
1
80 mm
70 mm
30 mm
234 mm
58.0 mm
3.600 kg
2
100 mm
92 mm
30 mm
272 mm
63.5 mm
4.300 kg
3
120 mm
110 mm
30 mm
345 mm
63.5 mm
6.300 kg
4
150 mm
125 mm
30 mm
378 mm
65.0 mm
8.100 kg

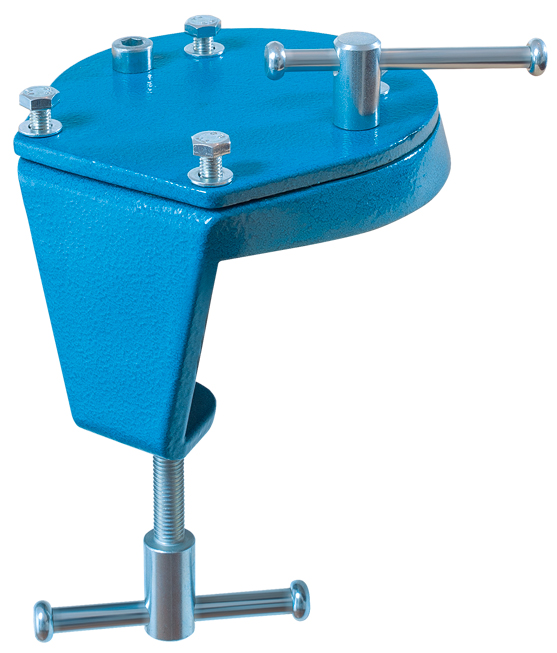

Die Drehklammer verbindet das Beste aus zwei sinnvollen Ergänzungen für den HEUER Schraubstock:
Einerseits der Drehteller, mit dem man den Schraubstock 360° in einer Ebene frei drehen kann. Durch die robuste Arretierung mit einem kleinem Spindelschlüssel nach bewährtem HEUER-Prinzip lässt sich die Drehklammer wie auch der Drehteller exakt an der gewünschten Position fest und sicher arretieren.
Andererseits die Tischklammer, um den Schraubstock flexibel an jeder Arbeitsplatte mit bis zu 60 mm Plattenstärke zu befestigen – ohne Bohren von Löchern, beschädigungsfrei und schnell. Dies schafft Platz auf der Arbeitsfläche und vermeidet aufwändiges Montieren und Demontieren des ganzen Schraubstocks an der Werkbank.
Mit der Drehklammer erweitert man mit nur einem Zubehör den Schraubstock gleich um zwei äusserst hilfreiche Funktionen für den täglichen Einsatz.
Die besonders positiven Eigenschaften entsprechen den beiden Einzelprodukten. Wie auch der Drehteller hat die Drehklammer eine geschlossene Aufnahmeplatte. Diese verhindert das Eindringen von Schmutz und Schleifspänen in die Führung.
Drehkranz und Aufnahmeplatte fassen exakt ineinander und garantieren so eine präzise Führung. Die Führungsflächen sind selbstverständlich bearbeitet, um einen möglichst widerstandsfreien Betrieb zu gewährleisten.

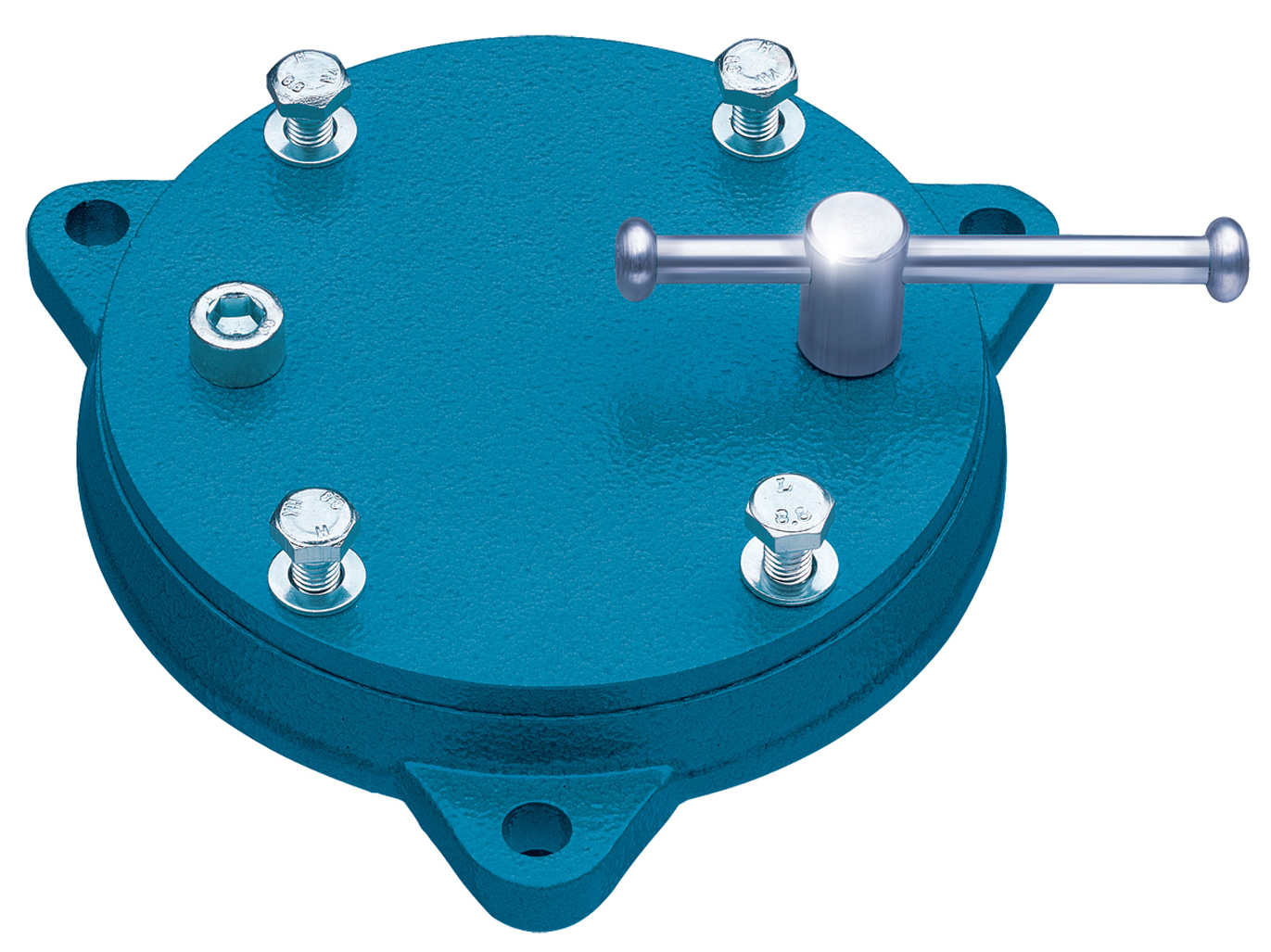

Dank dem Drehteller lässt sich der Schraubstock um 360° in einer Ebene frei drehen. Genau in die Position, die Sie zur Bearbeitung des Werkstücks benötigen. Durch die robuste Arretierung mit kleinem Spindelschlüssel nach bewährtem HEUER-Prinzip lässt sich der Drehteller – und damit der Schraubstock – exakt an der gewünschten Position fest und sicher arretieren.
Die besonders positiven Eigenschaften sind konstruktionsbedingt. Denn der Drehteller hat eine geschlossene Aufnahmeplatte. Diese verhindert das Eindringen von Schmutz und Schleifspänen in die Führung. Stahlgeschmiedeter Drehkranz und Aufnahmeplatte fassen exakt ineinander und garantieren so eine präzise Führung. Die Führungsflächen sind selbstverständlich bearbeitet, um einen möglichst widerstandsfreien Betrieb zu gewährleisten. Der Drehteller ist besonders flach konstruiert, dabei aber äusserst stabil. Den Drehteller gibt es für alle HEUER Schraubstockgrössen.
Die zweite Hand bleibt frei!Die Original BESSEY Einhandzwingen sind ideal für alle Arbeiten, die Sie einhändig ausführen müssen – z.B. bei Überkopfarbeiten oder wenn Sie beim Ausrichten ein weiteres Werkzeug gleichzeitig benutzen. Mit der BESSEY Einhandzwinge EHZ profitieren Sie von der Einhandbedienung zum Halten und Fixieren. Zusätzlich können Sie wie gewohnt kraftvoll spannen. So sparen Sie zusätzliche Manpower und effektiv wertvolle Zeit.
Starke TechnikDie äusserst ausgefeilte Technik macht´s möglich – einhändiges Spannen und Spreizen von Werkstücken mit bis zu 2.000 N Spannkraft.
Inelligente LösemechanikDank intelligenter Lösemechanik lässt sich das Oberteil einfach und schnell werkzeuglos von Spannen auf Spreizen umbauen.
Griff hinter der SchieneDer ergonomisch geformte 2-Komponenten-Kunststoffgriff mit Pumphebel liegt hinter der Schiene und ermöglicht ein kraftvolles Zupacken.
SchutzkappenDie Schutzkappen auf den Spannflächen garantieren materialschonende Arbeitsweise und sicheren Halt.
Produktedetails
EZ: Spannkraft bis zu 700 NEZS: Spannkraft bis zu 2.000 N
Werkzeuglos umsteckbar zum Spreizen dank intelligenter Lösemechanik am Oberteil
Ergonomisch geformter 2-Komponenten-Kunststoffgriff hinter der Schiene
Einhandbedienung ohne Kraftaufwand
Die neue Generation von SpannwerkzeugenMit dem neuen Sortiment der QUICK-GRIP Einhand-Zwingen sind Sie bei der Arbeit jetzt noch produktiver. Die neuen Zwingen für mittelschwere und schwere Arbeiten verfügen über den Quick-Change-Schnellwechselknopf für die schnelle Umwandlung in einen Spreizer oder die einfache Nutzung der neuen Serie an Zubehör. Dieses neue Zubehör für die QUICK-GRIP Einhandzwingen bietet zusätzliche Vielseitigkeit und Funktionalität, sodass die Anwender mehr schaffen mit QUICK-GRIP.

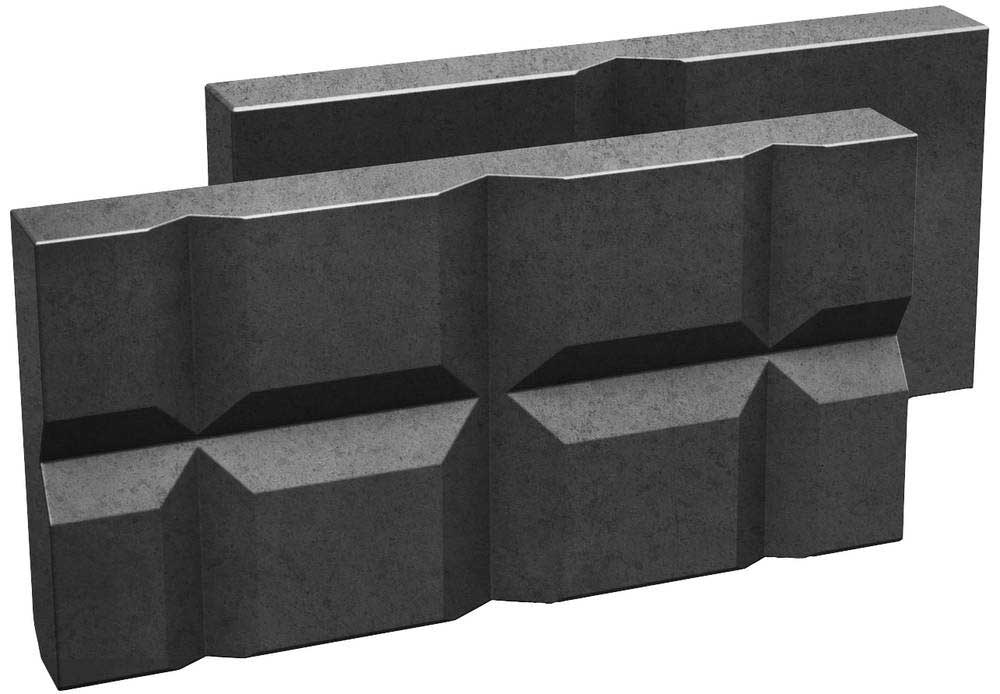

Die Erhöhungsbacken 60 mm sind perfekt für die Bearbeitung größerer Flach- und Rundmaterialien bis zu einem Durchmesser von 100 mm. Nur kompatibel mit dem FEIN VersaMAG Schraubstock.

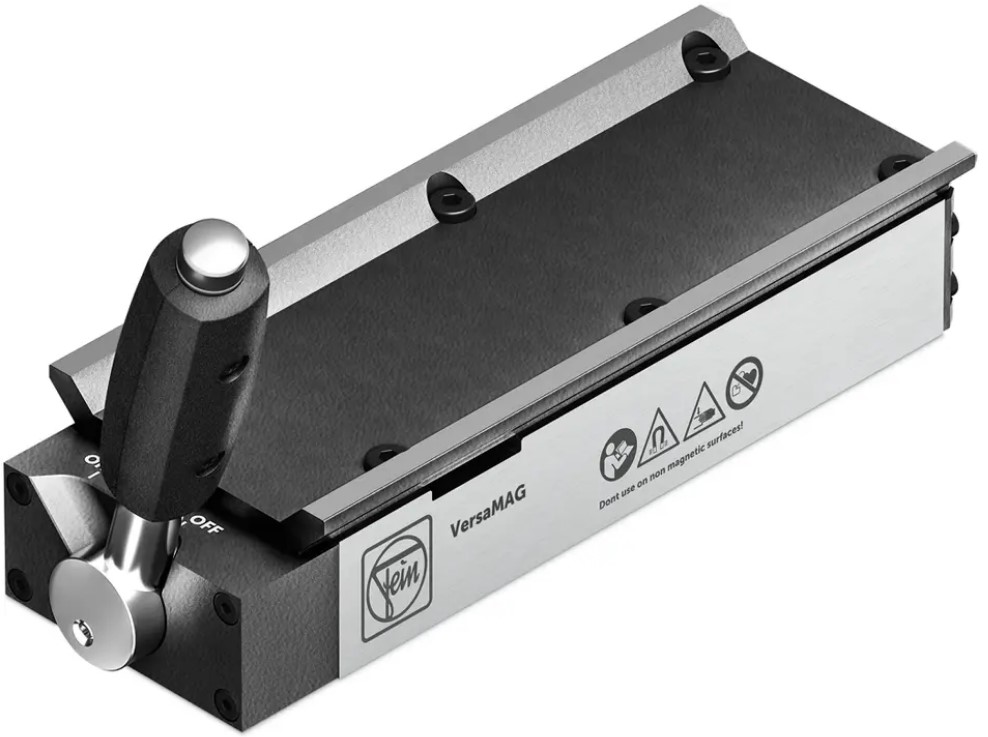

Der leistungsstarke Permanentmagnet mit einer maximalen Haltekraft vpn 7`800 N bildet das Fundament des FEIN VersaMAG Systems. Mit einer integrierten Montageplatte sorgt der Permanentmagnet bei jeder Anwendung für die Grundlage des Erfolgs.
Mobil, flexibel und schnell einsetzbar. Passt sich jedem Arbeitsplatz, dank Kompaktbauweise und extra-schmalem Permanentmagnet, an.
Optimiert jeden Arbeitsplatz: Sauberes und sicheres Arbeiten bei vielfältigen Anwendungsmöglichkeiten.
Modularsystem: Das einzigartige Modularsystem sorgt für sicheren Halt in unterschiedlichsten Arbeitssituationen und ist dabei stetig mit passendem Zubehör erweiterbar.
Dank innovativem 2-Rotorensystem bis zu 7 800 N Haltekraft für sicheres Verspannen auf allen magnetischen Oberflächen – sogar im Dünnblechbereich (ab 4 mm Stärke).
Spannen in engen Räumen oder vertikalen Ebenen? Dank Kompaktbauweise und extra-schmalem Permanentmagnet kein Problem.
Präzise Ausrichtung des Permanentmagneten mithilfe einer 30%-igen Vormagnetisierung
Technische Daten:
Magnet-Haltekraft
7`800 N
Magnetfuss-Abmessungen
212 x 70 mm
Gewicht
3,75 kg
346,70 CHF*
